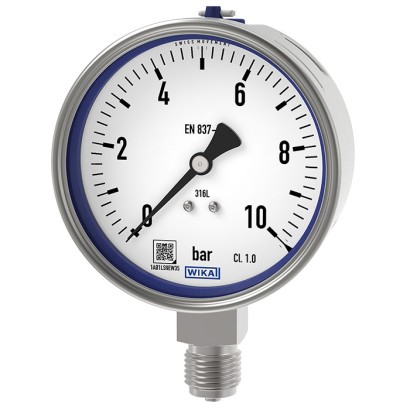

Vodič: Kako odabrati odgovarajući manometar? Manometar je mjerni instrument koji služi za mjerenje i prikaz tlaka medija, najčešće plinova i tekućina. Ovisno o izvedbi, manometri mogu mjeriti relativni, apsolutni ili diferencijalni tlak, kao i vakuum. Najčešća izvedba u industriji je manometar s Bourdonovom cijevi, koji pokriva velik dio uobičajenih primjena. Za zahtjevnije uvjete, primjerice agresivne medije, visoke temperature ili posebne procesne uvjete, koriste se druge izvedbe, poput membranskih manometara ili manometara s prijenosnikom tlaka. Što je važno znati pri odabiru manometra? Kako bi se odabrao odgovarajući manometar, potrebno je definirati nekoliko osnovnih parametara: Što mjerimo? – medij Potrebno je znati je li riječ o vodi, zraku, ulju, plinu, agresivnom mediju, pari ili drugom mediju. Bitno je da materijal u dodiru s medijem odgovara primjeni. Koji tlak mjerimo? Treba definirati radi li se o pozitivnom tlaku, vakuumu, apsolutnom ili diferencijalnom tlaku. Mjerni raspon Potrebno je odrediti minimalni i maksimalni tlak koji će se mjeriti, te ostaviti prostora da naš instrument ne mjeri tlak na gornjoj granici mjernog područja. Točnost / klasa točnosti Klasa točnosti pokazuje dopušteno odstupanje pokazivanja, izraženo kao postotak punog mjernog raspona. Primjerice, kod manometra 0–100 bar, klase točnosti 1,0, dopušteno odstupanje iznosi ±1 bar. Materijal manometra Za uobičajene i nekorozivne medije mogu biti dovoljni manometri s mjernim sustavom od bakrenih legura. Za agresivne medije ili zahtjevnije uvjete preporučuju se nehrđajući čelik ili posebni materijali poput PTFE-a, Hastelloya i sl. Uvjeti rada Važno je znati postoje li vibracije, pulsacije tlaka, udari tlaka, visoka temperatura ili agresivna atmosfera. Kod vibracija i pulsacija često se koristi manometar s punjenjem glicerinom, koje prigušuje vibracije i olakšava očitavanje. Priključak Potrebno je definirati vrstu i veličinu priključka (npr. G 1/4, G 1/2, 1/4 NPT) te njegov položaj – donji – radijal, stražnji-aksijal i sl. Veličina kućišta Ovisno o prostoru i potrebnoj čitljivosti, biraju se različiti promjeri kućišta, primjerice Ø 63, 100 ili 160 mm.
